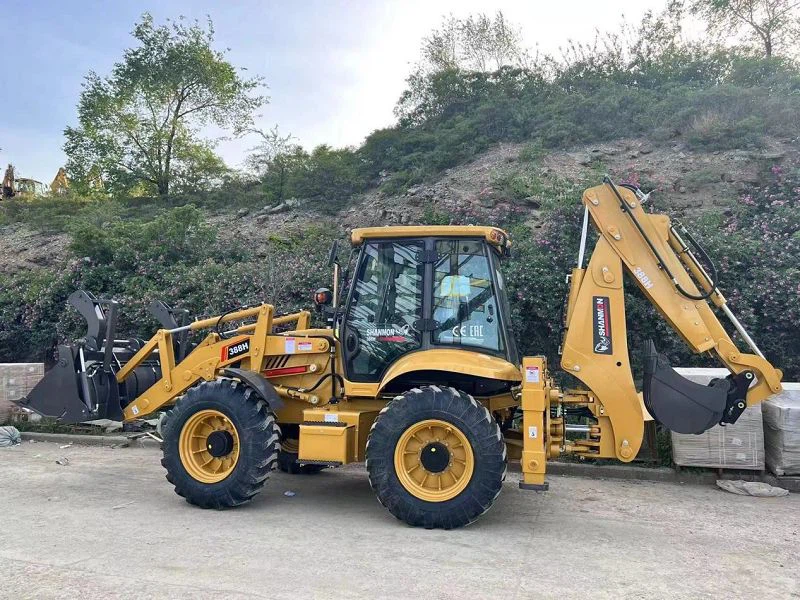

388Hprodukt introduktion
388H grävlastare, utrustad med Yuchai märkesmotor, nominell effekt på 75KW, uppfyller till fullo de dagliga kör- och arbetsbehoven, maximal hastighet under färd kan nå 38KM/H. Axel och transmission är inhemska, från de inhemska förstklassiga märkena, bra kvalitet och hållbara.
Denna modell använder stödmetoden för H stödben, och den bakre grävänden kan skjutas hydrauliskt, vilket effektivt förstorar grävarmens rörelseområde såväl som grävskopans nominella arbetsområde och avsevärt förbättrar arbetseffektiviteten och sparar tid och kostnad.
388H, en konsekvent fyrhjulig grävlastare. Den är speciellt utformad för den ryska marknaden i enlighet med ryska kunders behov och väder- och miljöförhållandena i Ryssland. Den konsekventa strukturen med fyra hjul är mer stabil när det gäller att stödja karossen, vilket hjälper fordonet att vara mer stabilt när du reser. Med strukturen på hela ramen kan kroppens vikt nå 10500 kg, vilket är den största bland alla produkter från vårt företag för närvarande.
388H grävlastare kan växlas till Crab Row Mode. När Crab Row Mobility Mode är aktiverat kan fordonets fyra däck av samma storlek vara vända åt ena hållet, vilket gör att maskinen rör sig diagonalt som en krabba, vilket resulterar i en högre passningshastighet när den passerar genom smala vägar eller kurvor, och mer flexibel och bekväm rörelse. Mer anpassningsbar till speciella driftsmiljöer och vägförhållanden.
produktparameter (specifikation)
|
Generella dimensioner |
||||||
|
1 |
Totaldimension (L×B×H) |
6554×2543×3633mm |
||||
|
2 |
Arbetsvikt |
10 500 kg |
||||
|
3 |
Hjulbas |
2334±10 mm |
||||
|
4 |
Hjulbana |
2050±10 mm |
||||
|
5 |
Min. Markfrigång |
451 mm |
||||
|
Teknisk parameter för huvudbelastning |
||||||
|
1 |
Last skopkapacitet |
1.2m² |
||||
|
2 |
Lastbrytkraft |
47KN |
||||
|
3 |
Lastlyftkapacitet |
2500 kg |
||||
|
4 |
Skopans avlastningshöjd |
3080±50 mm |
||||
|
5 |
Avlastningsavstånd för skopan |
860±20 mm |
||||
|
6 |
Grävdjup |
30 mm |
||||
|
Huvudsaklig grävningsteknisk parameter |
||||||
|
1 |
Grävskopans kapacitet |
0.3m³ |
||||
|
2 |
Grävmaskinens kraft |
49,8KN |
||||
|
3 |
Gängvinkel för grävskopa |
180 grader |
||||
|
4 |
Skopans avlastningshöjd |
3900 mm |
||||
|
5 |
Max.Grävdjup |
3936/4890 mm |
||||
|
6 |
Max. Dragkraft |
86KN |
||||
|
Motor |
||||||
|
1 |
Modell |
Yuchai YC4A105Z-T20 |
||||
|
2 |
Typ |
Inline, direktinsprutning, vattenkyld, turboladdad, fyrtaktare |
||||
|
3 |
Cylindrar - Innerdiameter × slaglängd |
4-108×132 |
||||
|
4 |
Märkeffekt |
75KW |
||||
|
5 |
Nominell hastighet |
2200R/min |
||||
|
6 |
Min.bränsleförbrukning |
230g/kw.h |
||||
|
7 |
Max vridmoment |
400N.m |
||||
|
8 |
Förflyttning |
4.8L |
||||
|
Styrsystem |
||||||
|
1 |
Typ |
hydraulisk styrning |
||||
|
2 |
Styrväxel modell |
BZZ-250 |
||||
|
3 |
Pumpförskjutning |
63 ml/r |
||||
|
4 |
Pump modell |
CBG2063 |
||||
|
5 |
Styrvinkel |
±36 grader |
||||
|
6 |
Min.svängradie |
6950 mm |
||||
|
Drivaxel |
||||||
|
1 |
Modell |
WZL110 |
||||
|
2 |
Tillverkare |
Beilian Beilian |
||||
|
3 |
Nominell framaxellast |
13T |
||||
|
4 |
Nominell bakaxellast |
13T |
||||
|
Ventil |
Tillverkare |
Haihong Haihong |
||||
|
Modell |
Manöverventil |
DLV20-03 |
||||
|
Grävventil |
DLV20-08 |
|||||
|
Transmissionssystem |
||||||
|
Växellåda |
Modell |
Mekaniskt driven hydraulisk synkroniserad växling |
||||
|
Typ |
ZL30W |
|||||
|
Kugghjul |
4 Framåt, 4 Bakåt |
|||||
|
Hydraulisk momentomvandlare |
Modell |
YJ315 |
||||
|
Inloppstryck |
0.4-0.65Mpa |
|||||
|
Utloppstryck |
1.7-2.0Mpa |
|||||
|
Kylningsläge |
Oljekylning |
|||||
|
Flödeshastighet |
40 ml/r |
|||||
|
Däck |
Däckmodell |
16.9-28 |
||||
|
Däcktryck fram |
0.35Mpa |
|||||
|
Bakre däcktryck |
0.35Mpa |
|||||
|
Max.Reshastighet |
38 km/h |
|||||
|
Bromssystem |
||||||
|
1 |
Resande broms |
Lufttoppad oljeklämma, extern, självjusterande, självbalanserande |
||||
|
2 |
Parkeringsbroms |
Manuell broms |
||||
|
Systemtryck |
||||||
|
1 |
Laddar hydraulsystem |
20 Mpa |
||||
|
2 |
Hydraulsystem för schaktning |
20 Mpa |
||||
|
3 |
Hydrauliskt styrsystem |
14 Mpa |
||||
